演習: Webサービス連携2

Webサービス連携における例外処理

この演習では，Webサービス連携1で作成されたBPELプロセスを拡張することで，BPELプロセスにおける例外処理について学びます．

　　

Webサービス連携1の折り返し翻訳BPELプロセスでは，翻訳サービスを2回呼び出します．しかし，翻訳サービスの呼び出し時には， 例外が起きる可能性があります．例えば，J-Server翻訳サービスのが呼び出し時に，英語 -> ドイツ語 といった翻訳を指定すると， これらの言語がサポートされていないため，J-Server翻訳サービスの呼び出し箇所で例外が発生します． 本演習課題では，このようなWebサービス呼び出しの例外をBPELプロセスで処理する手法について学びます．

　　

BPELプロセスの基本的な作成手順はWebサービス連携1を参照ください．

例外処理の演習

1．プロジェクトの用意

  • 「Webサービス連携1」で作成したプロジェクトを開きます．
    • 本演習課題から始める場合，ここからダウンロードして，ファイルを展開してください．次にFile->Import から， Existing Projects into Workspaceを選択してインポートしてください．
　　

2．例外処理の追加

  • ForwardTranslation (Invoke)を右クリックして，Add Fault Handlerを選択します．
  • デフォルトで生成されたFault handlerの中身（Compensate, Rethrow）を削除します．

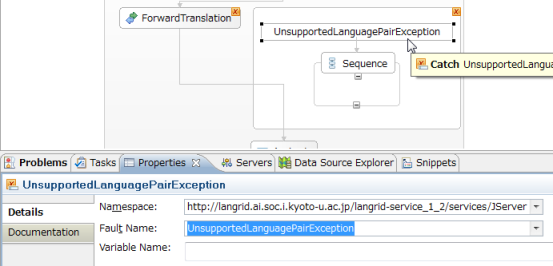

  • Catchを選択し，Detailsタブで以下のように設定します．
    • Namespace: http://langrid.ai.soc.i.kyoto-u.ac.jp/langrid-service_1_2/services/JServer
    • Fault Name: UnsupportedLanguagePairException

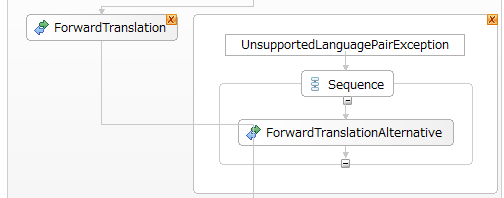

  • ForwardTranslationを，Fault handlerのSequenceの中にコピーします．
    • ForwardTranslationを右クリックしてCopyを選択します．
    • Fault handlerのSequenceを選択・右クリックしてPasteを選択します．
    • 名前をForwardTranslationAlternativeとします．
  • Fault handler中のForwardTranslationに付随するFault handlerを削除します．
    • 右上にある×をクリックして現れたFaultHandlerを選択し，削除します．

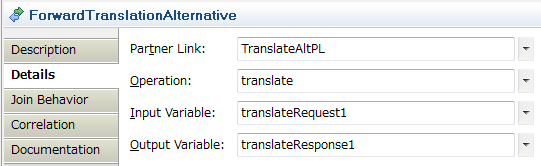

  • 新たに作成したForwardTranslationAlternativeをクリックし，パートナーリンクを新たに作成したものに変更します．
    • Detailsタブで以下のように設定します．
    • PartnerLink
      • Create Global Partner Linkを選択．
      • Partner Link名：TranslateAltPL
      • PartnerLinkType：TranslatePLT
      • TranslateAltPLについて，DetailsタブでPartner Roleをtranslatorとします．
    • Operation: translate
    • Input Variable: translateRequest1
    • Output Variable : translateResponse1
  • 同様に，BackwardTranslationについても，Fault handlerとその内部の処理を設定します．
    • Namespace，Fault名も同様に設定してください．
    • ForwardTranslationAlternative をコピーし，Fault handlerの内部に配置します．
    • 名前をBackwardTranslationAlternativeとします．
    • 入出力変数をそれぞれtranslateRequest2，translateRequest2とします．
    下記の図は，折り返し翻訳BPELプロセスの例外処理の定義完了後のスクリーンショットを表示します．
　　

3．プロセスの配備

  • 代替の翻訳サービスとして利用するCross Language WEB-TranserのWSDLをダウンロードします．
    • wsdlディレクトリに配置します
  • catalog.xmlに以下を追記します．
    • catalog.xmlの追加内容
      <wsdlEntry
    location="project:/Backtrans/wsdl/KyotoUCLWT.wsdl"
    classpath="wsdl/KyotoUCLWT.wsdl"
  />
  • Backtrans.pddに以下を追加します．

    • pdd:partnerLinksタグの中に以下を追加します．abp:Userタグとabp:CleartextPasswordタグ（******と記述された部分）には，一時IDとパスワード（または言語グリッドユーザIDとパスワード）を設定してください。

    pdd:partnerLinksタグの中の追加内容
    <pdd:partnerLink name="TranslateAltPL">
 <pdd:partnerRole endpointReference="static">
  <wsa:EndpointReference
      xmlns:wsa="http://schemas.xmlsoap.org/ws/2003/03/addressing"
      xmlns:s="http://langrid.ai.soc.i.kyoto-u.ac.jp/langrid-service_1_2/services/CLWT">
    <wsa:Address>http://langrid.nict.go.jp/langrid-1.2/invoker/KyotoUCLWT</wsa:Address>
    <wsa:ServiceName PortName="Translation">s:KyotoUCLWT</wsa:ServiceName>
    <wsp:Policy
        xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy"
        xmlns:abp="http://schemas.active-endpoints.com/ws/2005/12/policy">
      <abp:Authentication direction="out">
        <abp:User>********</abp:User>
        <abp:CleartextPassword>********</abp:CleartextPassword>
      </abp:Authentication>
    </wsp:Policy>
  </wsa:EndpointReference>
 </pdd:partnerRole>
</pdd:partnerLink>

    pdd:referencesタグの子要素として，以下を追加します

    pdd:referencesタグの中の追加内容
      <pdd:wsdl
    location="project:/Backtrans/wsdl/KyotoUCLWT.wsdl"
    namespace="http://langrid.ai.soc.i.kyoto-u.ac.jp/langrid-service_1_2/services/CLWT"/>

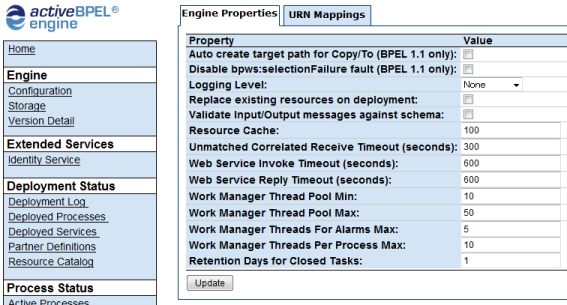

  • 実行エンジンの管理画面 (http://localhost:8080/BpelAdmin/) のメニューから，Configuration を選択し，Validate Input/Output messages against schemaのチェックを外します．
　　

4．実行

  • 英語 -> ドイツ語 の翻訳など，JServerが対応していない言語を指定して呼び出します．

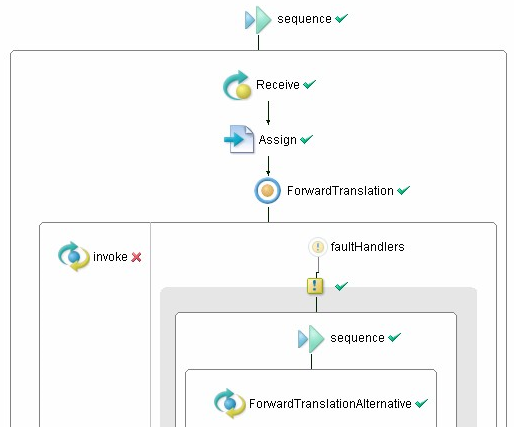

  • 実行エンジンの管理画面のメニューから，ActiveProcessesを選択し，実行したプロセスを選択します．
    • プロセスの実行結果が表示され，例外が発生してキャッチされたことを確認できます．
